Progetta pompe di calore aria-acqua e DHW!
Siamo nell’era delle energie rinnovabili: la progettazione e la simulazione di diversi indici di prestazione richiedono strumenti software all’altezza dei tempi. In questo contesto, i produttori sono e saranno sempre più impegnati in una moltitudine di progetti di pompe di calore, e l’uso del software Unilab può influire notevolmente su uno sviluppo del prodotto più agile, sicuro e veloce!
Il mercato delle pompe di calore è in una fase di grande espansione ed è sostenuto da numerose iniziative comunitarie nel mondo dello sviluppo delle energie rinnovabili termiche ed elettriche. La concorrenza è in aumento e si prevede una forte tensione nei prossimi tre anni: sulle capacità di installazione, sulla disponibilità dei componenti e sui nuovi refrigeranti. Dotarsi di un motore di calcolo robusto e collaudato può aiutare molto a governare le forti trasformazioni dei prodotti e delle prestazioni che li descrivono.
UN TOOL COMPLETO
Uno strumento volto a velocizzare la simulazione delle pompe di calore, la selezione dei
componenti e il calcolo degli indici energetici, facilitando notevolmente il lavoro del
progettista, HEAT PUMPS è il pacchetto software di simulazione Unilab dedicato ai
produttori di pompe di calore aria-acqua, per applicazioni di condizionamento e acqua
calda sanitaria. Uno strumento essenziale per il progettista, che consente:
- Completa SIMULAZIONE TERMODINAMICA, fin dalle fasi iniziali di progetto,
- Valorizzazione degli INDICI DI PRESTAZIONE;
- Flessibilità nel modellare tutta la GAMMA;
- GENERAZIONE DATI per l’AREA DOCUMENTALE, di veloce e semplice esportazione
sulle diverse piattaforme; - Aumento produttività dell’ufficio tecnico e forte RIDUZIONE DEL TIME TO MARKET!

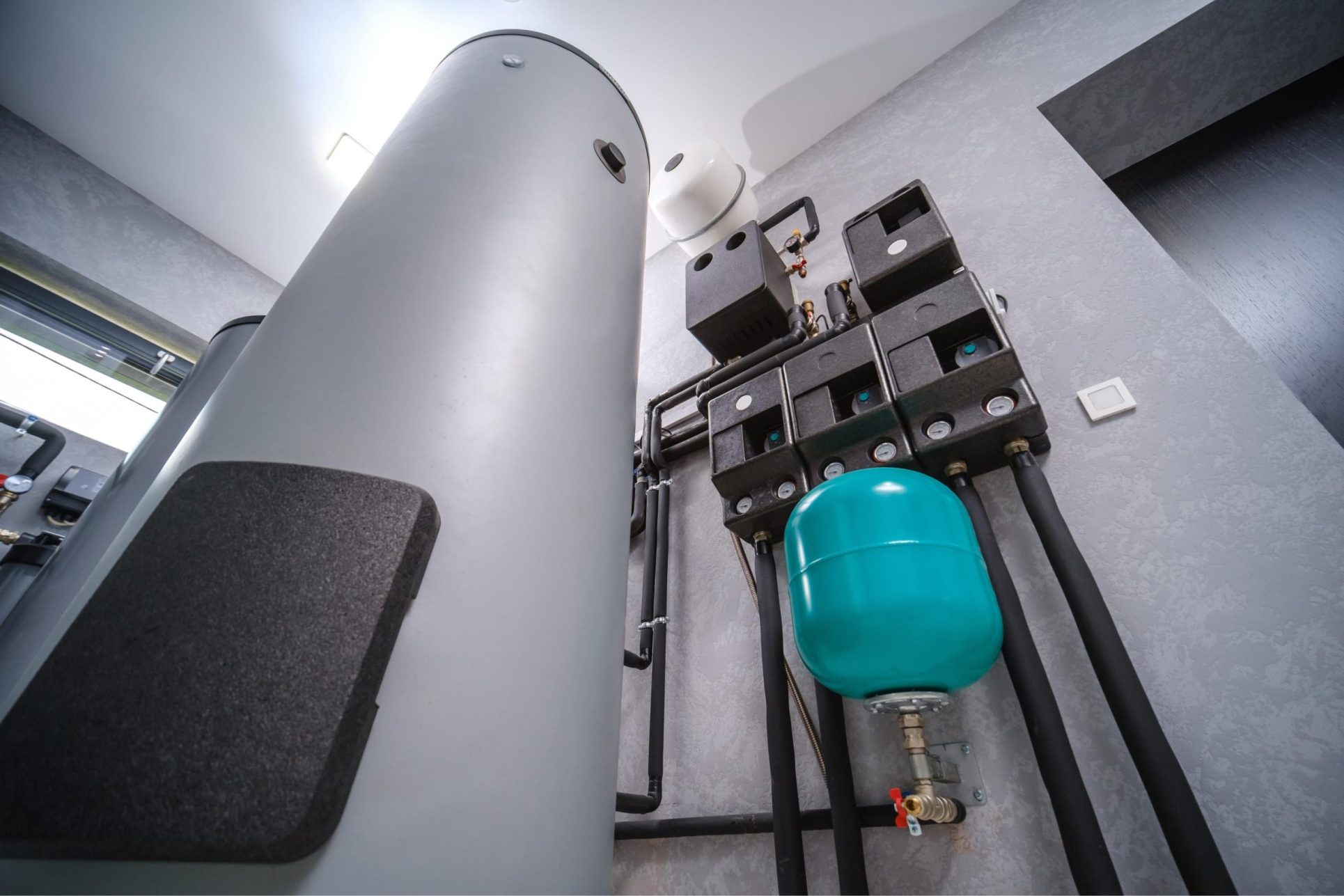

DHW ! ORA DISPONIBILI
Il nuovo modulo DHW (Domestic Hot Water) Heat Pumps consente la progettazione di pompe di calore per ACS (Acqua Calda Sanitaria) ad alta efficienza e il calcolo dell’ACS COP secondo la normativa UNI EN 16147:2023.
Il modulo DHW considera due modalità di produrre ACS tramite accumulo, cioè DIRETTA e INDIRETTA.
- Nel caso di ACS DIRETTA, l’acqua fredda sanitaria viene immagazzinata in un serbatoio e riscaldata tramite un tubo a spirale immerso nel serbatoio, che funge da condensatore nel ciclo frigo. Il refrigerante circola all’interno del tubo a spirale immerso, e condensa, riscaldando l’acqua destinata all’uso sanitario.
- Nel caso invece di ACS INDIRETTA, uno Scambiatore di Calore a Piastre funge da condensatore intermedio. In questo caso, il refrigerante scorre attraverso il PHE e condensa, riscaldando un’acqua “tecnica” (non sanitaria), che a sua volta scorre attraverso il tubo a spirale immerso nel serbatoio e riscalda l’acqua calda sanitaria destinata all’uso domestico.
Entrambi i moduli permettono all’utente di:
- Calcolare l’ACS COP secondo la normativa EN 16147:2023.
- Determinare la classe di efficienza energetica e generare l’etichetta energetica.
- Calcolare il tempo di riscaldamento.
FILTRA I COMPRESSORI SECONDO LA PRECISA POTENZA TOTALE CHE VUOI OTTENERE
HEAT PUMPS ha un’esecuzione standard per l’ufficio tecnico. Il primo step della
procedura guidata consente di scegliere la STRUTTURA di progetto, ovvero la tipologia
di unità (aria-acqua), il refrigerante (criterio per filtrare i compressori in archivio) e la
fascia di potenza della pompa di calore secondo i segmenti di potenza più noti nel
mercato (small fino a 17 kW, mid da 18 a 50 kW, big da 51 a 250 kW ed extra da 251 a
1500 kW). Scegliendo un dato range, ad esempio lo small, fino a 17kW, il software filtrerà
i compressori presenti in archivio, mostrando all’utente solo quelli che, per quel dato
refrigerante, in un dato punto di lavoro (es. Tevap 15°C Tcond 65°C – editabile) arrivano
a una potenza massima di 17kW, scartando gli altri modelli (l’utente potrà poi filtrare
ulteriormente il compressore imponendo una precisa potenza totale richiesta). Secondo
queste scelte varierà il tipo di componenti preimpostati: a seconda che la pompa di
calore sia small, mid, big o extra, l’utente troverà abilitati taluni componenti piuttosto di
altri (es. compressori rotativi per unità piccole, o compressori multiscroll o a vite per unità grandi).
In fase di progetto è inoltre possibile filtrare ulteriormente i compressori secondo l’esatta potenza totale desiderata. Dovete progettare una pompa di calore da 6kw? Scegliete il range 17 kW e filtrate i compressori digitando la potenza totale 6kW!
DUE ARCHIVI COMPONENTI, PER TUTTE LE TUE NECESSITA’
Dopo aver scelto la struttura, si passa alla selezione dei MODELLI DEI COMPONENTI:
compressori, scambiatori, ventilatori.
L’archivio per componente si divide in Standard e Cliente. Lo standard è aggiornato da Unilab con alcuni dei principali modelli di compressori rotativi, alternativi, scroll e screw (Copeland Bitzer e altri), ventilatori (EBM, Ziehl Abegg e altri) e scambiatori a piastre (SWEP, Alfa Laval, Onda, WTK e altri). L’archivio Cliente permette invece di inserire in autonomia i propri componenti. Il calcolo e inserimento delle batterie è gestito dal nostro motore coils, il più accurato al mondo.
SELEZIONA I COMPONENTI, E CALCOLA.
Nella sezione CONTROLLO COMPRESSORI, l’utente può impostare vari step di parzializzazione e dinamiche di accensione e spegnimento dei compressori. Impostando il compressore acceso o spento, e definendo la modulazione del compressore acceso, il software visualizzerà la parzializzazione della macchina nel suo complesso.
L’utente può effettuare una calibrazione del componente e di macchina, e aumentare in percentuale con dei fattori commerciali la resa globale, la capacità sensibile, la potenza e corrente assorbita, visualizzando i risultati prima e dopo le correzioni, per un veloce confronto.
Infine, è possibile aggiungere dati fissi del progetto, come larghezza e lunghezza, peso, dati elettrici e altri dati dell’unità che non vengono calcolati dal software e che possono essere salvati nel progetto e visualizzati in una sezione dedicata della stampa. È possibile anche inserire un DISEGNO TECNICO o un’IMMAGINE, o addirittura uno schema dell’unità, direttamente nella stampa.
L’utente procede quindi a settare gli INPUT di calcolo (Taria esterna, salto termico). Heat Pumps consente di calcolare a qualsiasi condizione (ad esempio 48°C/55%) avvisando l’utente di situazioni fuori dal poligono di compressore o di macchina. Il ventilatore è calcolato mantenendo fissa la portata o imponendo la portata per trovare il numero di giri, ed è possibile editare al volo n° ranghi e circuiti della batteria, e i materiali di tubi e alette (es. rame anziché alluminio se a rischio corrosione).
Cliccando su calcola, il software individuerà rapidamente gli OUTPUT, il punto di lavoro
con temperature di evaporazione e condensazione, e fornirà informazioni dettagliate sulle
prestazioni di ciascun componente, con la rappresentazione del diagramma pressione
entalpia, e poligono del compressore e di macchina.
ECO DESIGN SCOP (secondo EN 14825:2022)
Il progettista moderno deve lavorare in base agli indici di efficienza energetica, deve cioè
capire rapidamente se i componenti selezionati gli permettano di rientrare negli indici forniti dal marketing, aggiustando rapidamente il progetto in caso contrario. Heat Pumps consente di calcolare in pochi secondi l’indice EcoDesign SCOP secondo normativa EN 14825:2022, di visualizzarne i risultati e di esportarli in forma di report corredato da etichetta energetica. E se l’unità non rientra negli indici, è possibile rapidamente cambiare i componenti e ricontrollare, ricalcolando l’indice e stampando la relativa documentazione. Il calcolo dello sbrinamento è effettuato con valori di riferimento da normativa dipendenti dal profilo climatico e dal range di temperatura scelti. I dati elettrici sono poi editabili dall’utente per renderli conformi ad eventuali test in sala prove.
ANALISI DEI CONSUMI CON PROFILI METEO DELLE CITTA’
Capire il risparmio annuo dell’acquirente che utilizza la vostra pompa di calore, e l’
andamento dei consumi della macchina nell’anno è fondamentale per venderla. Con
lo strumento ANALISI ENERGETICA, è possibile simulare rapidamente il comportamento
della pompa di calore a una determinata temperatura e individuarne il consumo annuo
in una determinata città, caricandone il profilo termico* o utilizzando i profili di
default inclusi nel pacchetto Unilab.
*(profilo termico = temperatura ambiente + ore annuali in cui una determinata temperatura si manifesta in una città)
La macchina calcolata ha un carico di riferimento con una potenza, una portata e un
salto termico. L’utente può ridurre il carico percentualmente simulando la macchina a carico ridotto, mantenere il carico costante tutto l’anno o impostare un carico variabile, quindi mantenendo massimo carico fino a una certa temperatura, e riducendolo fino a una certa percentuale entro un range di temperature definito dall’utente. E’ possibile anche settare una temperatura in cui la macchina si spegne: l’analisi si stopperà al suo raggiungimento. L’analisi energetica può essere lanciata tenendo il salto termico costante (in questo caso la macchina avrà una pompa ad inverter che varia la portata) oppure tenendo costanti portata e temperatura d’ingresso fluido, o tenendo costanti portata e temperatura d’uscita fluido, e a questo punto varierà il salto termico. Lanciando il calcolo, il software inizierà a cercare la parzializzazione che porti ad avere la potenza richiesta dall’utente. Al termine del calcolo, sarà visualizzato il totale delle ore annuali e il consumo annuo, e sarà possibile esportare la tabella in Excel e una stampa PDF dedicata da fornire al cliente.
TUTTI I NUOVI REFRIGERANTI, E I COMPONENTI DEDICATI ALLE POMPE DI CALORE
È disponibile un’ampia gamma di refrigeranti, tra cui quelli specifici per le pompe di calore come
Propano (R290), R134a, R410A, R32, R1234ze, R454C e molti altri. Tutti i nostri software utilizzano la più recente libreria REFPROP del NIST (National Institute of Standards and Technology). Questa libreria comprende le proprietà termodinamiche e termofisiche di oltre 300 liquidi e gas e 12 miscele di liquidi, compresi i refrigeranti più recenti e più utilizzati. E lo aggiorniamo costantemente, assicurandovi di essere sempre al passo con il mercato. È possibile selezionare i refrigeranti da menu a tendina e visualizzarne la classe di sicurezza e il GWP.
CREA DINAMICAMENTE TABELLE COMPLESSE PER I TUOI CATALOGHI
Il software consente la generazione DINAMICA, IN TEMPO REALE con qualsiasi dato calcolato, di tabelle di output Excel molto complesse e flessibili, che possono essere costruite dall’utente per la singola unità o per un’intera gamma! E’ possibile definire dei range di aria esterna e umidità relativa, dei range di salti termici al condensatore, e il programma calcolerà tutte le combinazioni di temperature dell’aria esterna e salti termici dell’acqua, generando complesse tabelle per la documentazione tecnica di prodotto, come questa.
Il punto forte di questa soluzione è che la tabella è generabile utilizzando i dati calcolati nell’elenco sulla destra della schermata. Cliccandoci sopra, è infatti possibile includere nella tabella qualsiasi dato calcolato dal software, generando la tabella excel personalizzata in tempo reale, con i dati che vi servono, in completa autonomia, in pochi clic. Le tabelle create vengono salvate in automatico nel progetto, per riprendere la configurazione e i salti termici settati senza doverla ricreare da zero.
Infine, cliccando su una delle celle della tabella Excel, il software visualizzerà sulla destra il calcolo completo corrispondente a quella cella, popolando tutti gli altri dati relativi al calcolo della cella selezionata.
CREA STAMPE CUSTOM IN POCHI CLIC, STAMPA SOLO I DATI CHE VUOI.
HEAT PUMPS offre al progettista una completa autonomia nei dati che vuole portare in stampa, permettendogli di scegliere, tra TUTTI i dati calcolati dal software (e gli eventuali dati fissi e disegni che possono essere inseriti nell’apposita sezione) che cosa mostrare in stampa: cliccando sui dati dati generati dal software, questi verranno aggiunti o tolti alla stampa in tempo reale.
Infine, è presente un elaborato editor di testo che consente di modificare la dimensione o la formattazione dei caratteri, di colorare i font e le sezioni di stampa, creando configurazioni di stampa complesse e personalizzabili che riflettono l’identità del vostro brand e che possono essere utilizzate come collegamento tra l’ufficio tecnico, il marketing e le vendite e come ottima base tecnica da corredare ad un documento di vendita. Tutte le informazioni sono esportabili in Excel, Word e PDF. È possibile aggiungere i dati e il logo della propria azienda a tutte le stampe.
Una volta progettata l’unità, sorge un altro problema: diventa necessario comunicare le prestazioni della pompa di calore, e questo viene fatto attraverso i documenti aziendali. Trattandosi di una fase molto complessa, che richiede una forte interazione tra ufficio tecnico e marketing, Unilab ha lavorato per fare di Heat Pump uno strumento completo
in grado di produrre tutti gli output illustrati: esaustivi, utili per l’ufficio tecnico e personalizzabili graficamente, velocizzando notevolmente la generazione di tutti i dati tecnici e la loro comunicazione al marketing e alle vendite. E questo contribuisce a una forte riduzione del time to market del progetto, per una gamma di unità standard ma anche per una pompa di calore speciale su richiesta. Infatti, è possibile creare rapidamente il progetto di un’unità speciale, sia partendo da zero sia modificando i componenti di un progetto esistente, simulandolo e verificando che rientri negli indici energetici, creando il tabulato energetico della simulazione annuale con un profilo della città, aggiungendo rapidamente una specifica e un disegno, e trasmettendo il tutto al marketing o all’ufficio vendite per fornire una base tecnica completa che accompagna un’offerta di progetto speciale in tempi molto rapidi.
CREA E MODELLA LA TUA GAMMA
La sezione SERIE permette di raggruppare i singoli progetti creati in una gamma, o di organizzare l’intera gamma in un’unica tabella, modificando e armonizzando i componenti selezionati. Alla serie viene assegnato un nome, e si può aggiungere una descrizione o un breve capitolato tecnico, e può essere suddivisa in varie configurazioni, alle quali verranno associati i file di progetto delle singole unità. Sarà quindi possibile eseguire un calcolo multiplo di tutta la serie di macchine e generare dinamicamente in tempo reale tabelle excel di serie per il vostro catalogo.
Esiste anche la possibilità di allegare interi PDF e altri contenuti per le unità o gli intervalli: QUESTO ALLO SCOPO DI CARICARE O ALLEGARE TUTTI I DATI, COME SCHEDE TECNICHE O TEST DI LABORATORIO, IN UN UNICO LUOGO, RENDENDO IL SOFTWARE UN CONTENITORE E UN ARCHIVIO IN CUI TUTTI I DATI TECNICI CONVERGONO PER CREARE IL FASCICOLO TECNICO COMPLETO DELL’UNITÀ O DELLA GAMMA!
Il software genera una stampa di serie editabile, ed esportabile in Excel, Word, PDF. E’
possibile aggiungere un disegno in .png per ogni taglia di macchina, e un capitolato descrittivo, per dare alla stampa un contenuto tecnico-commerciale.
Tutto questo può aiutare enormemente il progettista ad interloquire con gli altri reparti, preparando un elaborato tecnico di progetto in cui includere dati generali, dati fissi di targa, dati sulle prestazioni ai carichi parziali, la stampa di macchina e di gamma, le tabelle di resa, un disegno tecnico per ciascuna taglia, e la stampa con i consumi annui, mostrando ai colleghi l’intero stato di avanzamento del progetto in un documento condiviso.
Hai bisogno di simulare pompe di calore acqua-acqua e altre unità?
Dalla simulazione alla SELEZIONE COMMERCIALE
La soluzione standard X-SHARK è in grado di azzerare il Time to Market dei prodotti. Dall’esperienza di Unilab nella selezione di macchine con ciclo frigorifero (chiller e pompe di calore aria-acqua/acqua, condizionatori di precisione, motocondensanti, motoevaporanti), è nato il software di selezione commerciale X-SHARK STANDARD. Una soluzione di partenza FAST TO MARKET pensata appositamente per le aziende che vogliono una soluzione economica per uscire rapidamente sul mercato con le proprie unità, o per aziende che hanno bisogno di un punto di partenza essenziale, ma scalabile e personalizzabile in un’ottica di miglioramento continuo. I nostri sviluppatori, insieme al nostro team di ingegneri, hanno definito un tipico albero di selezione delle unità e creato uno strumento che consente di caricare autonomamente tutti i dati necessari, attraverso una struttura basata su Excel di facile utilizzo.
Il software può essere caricato DA VOI, con le vostre macchine, in 2 modi:
1) direttamente dai progetti creati in Heat Pump, il nostro software tecnico per la simulazione delle pompe di calore aria acqua, oppure
2) Supponiamo che un cliente non abbia Heat Pump o non possa simulare alcune unità con il nostro software, o non abbia tutti i dati e voglia uscire sul mercato con alcuni dati di base, o presentare le proprie unità a una fiera con un semplice set di dati (dimensioni, prezzi e condizioni standard a 7°C e 35°C di aria esterna). O ancora, supponiamo che il cliente abbia certificato le unità con Eurovent e voglia in uscita un dato molto preciso. È possibile alimentare il software con un foglio Excel, con la possibilità di interpolare i dati in modo lineare o multitabellare.
Una soluzione di partenza standardizzata, in linea con le esigenze del mercato, con un prezzo iniziale competitivo e una gestione completamente autonoma dei dati da parte del vostro ufficio tecnico, per incrementare le vostre vendite. Il programma visualizzerà il vostro logo, i dati aziendali, la pagina iniziale e le immagini dei prodotti; ulteriori personalizzazioni dell’interfaccia sono possibili su richiesta.
