UNISUITE WEB debutta a Chillventa 2026: la progettazione di scambiatori di calore a piastre e a fascio tubiero, direttamente nel tuo browser

Quante volte, in un anno, la vostra azienda calcola davvero uno scambiatore di calore da zero? Per molti team di ingegneria la risposta è: poche. Una revamp, una gara d’appalto, un’unità speciale, un cliente che chiede una verifica di fattibilità entro venerdì. Fino ad oggi, per queste occasioni, le alternative erano due, e nessuna delle due era del tutto soddisfacente: sottoscrivere una licenza pluriennale a cinque cifre pensata per un uso continuativo, oppure affidarsi a un consulente esterno, pagando per il tempo, aspettando un turno e perdendo il controllo del ciclo di progettazione.

UNISUITE WEB: dimensionamento, verifica e selezione, direttamente dal browser

Con UNISUITE WEB, Unilab elimina questo compromesso. La piattaforma raccoglie in un unico ambiente online lo stesso motore di calcolo validato che i produttori di scambiatori di calore utilizzano ogni giorno in tutto il mondo, offerto come servizio: si apre il browser, si accede con le proprie credenziali, si calcola. Nessuna installazione, nessun seriale da gestire, nessuna approvazione IT da richiedere. Ci si abbona solo per il periodo realmente necessario — da pochi giorni per una singola verifica, fino a un anno intero di disponibilità continuativa — e quando il progetto finisce, finisce anche l’impegno. Dati e progetti restano comunque disponibili nell’area privata e criptata, conforme al GDPR, pronti per quando servirà tornare a utilizzarli.

Due moduli sono già online: SHELL WEB per gli scambiatori a fascio tubiero e PHE WEB per gli scambiatori a piastre. Altri moduli in arrivo gradualmente sulla piattaforma.

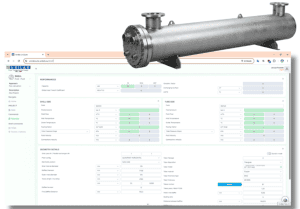

SHELL WEB: fascio tubiero, in 12 modalità di calcolo

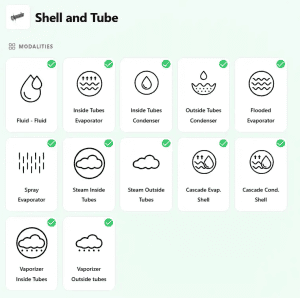

SHELL WEB copre l’intero flusso di lavoro sugli scambiatori a fascio tubiero — progettazione da zero, verifica e selezione — in 12 modalità di calcolo: fluido-fluido, condensazione lato tubi, condensazione lato mantello, evaporazione lato tubi, evaporatore allagato, evaporatore falling film (spray), vapore lato tubi, vapore lato mantello, ciclo a cascata con evaporazione lato mantello/condensazione lato tubi, ciclo a cascata con condensazione lato mantello/evaporazione lato tubi, e vaporizzatore bifase, lato tubi o lato mantello.

Il modulo mette a disposizione cinque diversi percorsi per arrivare a un risultato. Il calcolo libero lascia l’intero scambiatore nelle mani dell’utente — geometria, tubi, setti, capacità. La progettazione automatica richiede solo la capacità richiesta, i limiti di perdita di carico e le condizioni termiche: il software genera quindi diverse soluzioni ad alta efficienza, una alla volta, ciascuna sempre più vicina a un sovradimensionamento nullo. Il calcolo con piastra tubiera costruisce lo scambiatore attorno a una piastra caricata dall’archivio — o scelta dal motore di calcolo — completando i parametri lasciati liberi, mentre la verifica dello scambiatore riprende uno scambiatore esistente dall’archivio e calcola cosa restituisce nelle condizioni operative specificate. La selezione, infine, scorre ogni piastra tubiera — o ogni scambiatore completo — presente in archivio, facendo variare i restanti parametri per costruire la configurazione migliore, e restituisce una classifica con la soluzione migliore al primo posto.

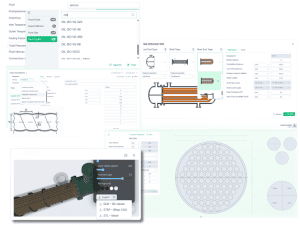

Tra le funzionalità più tecniche, un’esclusiva Unilab: l’archivio tubi, estendibile dall’utente, accetta tubi corrugati one start — senza alcun fattore correttivo applicato, frutto di mesi di ricerca dedicata e particolarmente utile per applicazioni a vapore, fluido-fluido e nel settore alimentare. Ogni calcolo può essere esportato in un report completo con printout TEMA, disegno della piastra tubiera scaricabile in formato DWG e modello 3D dello scambiatore in GLB, STEP o STL.

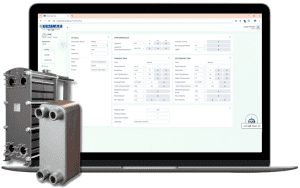

PHE WEB: scambiatori a piastre, saldobrasati o guarnizionati

PHE WEB porta online la progettazione, verifica e selezione degli scambiatori a piastre guarnizionate e saldobrasate, in 4 modalità di calcolo: fluido-fluido, vapore, espansione diretta e condensazione. Come in SHELL WEB, il flusso di lavoro segue una logica Verifica / Progettazione / Selezione: la Verifica controlla le prestazioni di uno scambiatore noto — materiali di piastra, guarnizione e telaio, geometria, connessioni, numero di piastre e passaggi; la Progettazione tratta invece il numero di piastre come l’incognita, calcolando quante ne servono per soddisfare la capacità target entro il sovradimensionamento desiderato, e proponendo la configurazione più vicina quando l’obiettivo esatto non è raggiungibile; la Selezione estende la stessa logica a tutte le piastre e serie compatibili in archivio, filtrate in base al sovradimensionamento e alla tolleranza sulla perdita di carico impostati dall’utente, restituendo una classifica delle soluzioni.

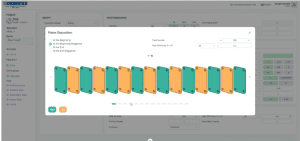

Tra le novità più rilevanti, il nuovo sistema Custom Factors, basato sulle equazioni di Dittus-Boelter, permettendo di modificare direttamente i coefficienti c, y e x, oltre alle soglie di riferimento del numero di Reynolds per i regimi laminare e turbolento, modellando pattern non convenzionali — piastre dimple, angoli chevron multipli, configurazioni “multiflex” — ben oltre il classico angolo herringbone, mentre il software determina automaticamente il regime di moto applicabile. PHE WEB consente inoltre di costruire e calibrare un proprio archivio piastre, e di gestire la disposizione delle piastre sui pacchi a piastre miste — impostando la percentuale di piastre high-theta e low-theta e visualizzando come sono disposte lungo il pacco (all’inizio, alla fine, o alternate).

Entrambi i moduli condividono la stessa base tecnologica: la libreria NIST REFPROP, con proprietà termodinamiche e termofisiche per oltre 300 fluidi e refrigeranti e 12 miscele, un ampio archivio di oli e più di 200 alimenti liquidi, bevande e fluidi non newtoniani — il tutto espandibile con fluidi e miscele proprie dell’utente — e Neo, l’agente AI sviluppato da Unilab, integrato direttamente negli strumenti web e disponibile 24 ore su 24, a voce o per iscritto, per rispondere a domande di termodinamica, interpretare screenshot del software o guidare l’utente verso lo strumento corretto.

L’appuntamento: Chillventa 2026, Norimberga

Chillventa 2026 — dal 13 al 15 ottobre 2026 a Norimberga, Germania — è il principale appuntamento fieristico mondiale dedicato a refrigerazione, climatizzazione, ventilazione e pompe di calore, e ospiterà tutte queste novità allo stand Unilab. Il team sarà a disposizione per demo dal vivo di SHELL WEB e PHE WEB, per rispondere alle domande tecniche e per raccogliere il feedback di chi progetta scambiatori di calore ogni giorno.

Passate a trovarci a Chillventa 2026 | 13–15 ottobre | Nuremberg, Germany | Hall 4, Stand 4-116

Chi non potrà essere in fiera può comunque iniziare a consultare le informazioni relative a UNISUITE WEB, alla pagina unisuiteweb.eu. Per maggiori informazioni sales@unilab.eu
